Was ist das Dirty Mark?

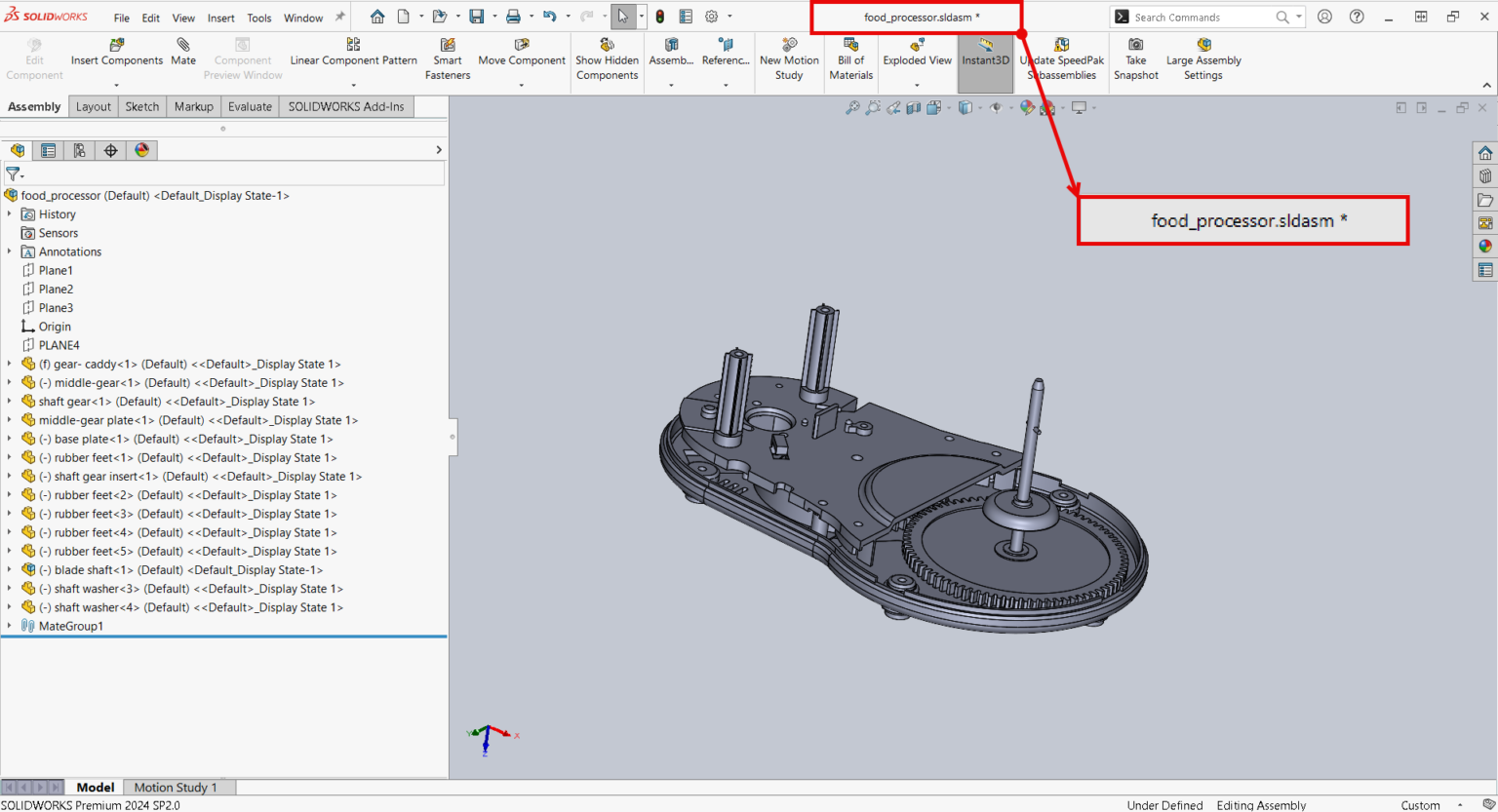

Das Sternchen (*) neben einem Dateinamen in SOLIDWORKS zeigt an, dass Änderungen an der Datei vorgenommen, aber noch nicht gespeichert wurden. Es dient als Erinnerung daran, dass die Datei gespeichert werden muss, um die Änderungen beizubehalten.
Ursachen für das Erscheinen der Markierung „Dirty File Flag“:
- Geometrische Änderungen an einem Teil oder einer Baugruppe: Das Ändern von Bemaßungen, das Hinzufügen von Features oder das Ändern der Geometrie innerhalb eines Teils oder einer Baugruppe kann die Markierung „Dirty File Flag“ auslösen. Diese Änderungen verändern das Modell und müssen gespeichert werden, um die Modifikationen beizubehalten.
- Fehlerhafte Gleichungen oder Verknüpfungen: Wenn Gleichungen oder Verknüpfungen aufgrund von Änderungen an der Geometrie oder Konfiguration nicht richtig aufgelöst werden können, markiert SOLIDWORKS die Datei als „Dirty File Flag”. Dadurch werden Benutzer aufgefordert, diese Probleme vor dem Speichern zu überprüfen und zu korrigieren.
- Ändern der Systemeinheiten: Das Anpassen von Einheiten innerhalb eines Teils oder einer Baugruppe wirkt sich auf Bemaßungen und Eigenschaften aus. Solche Änderungen lösen die „Dirty File Flag” aus, um anzuzeigen, dass Anpassungen vorgenommen wurden und gespeichert werden müssen, um die Genauigkeit zu gewährleisten.
- Zirkuläre Referenzen: Zirkuläre Referenzen treten auf, wenn Entitäten so aufeinander verweisen, dass eine endlose Schleife von Abhängigkeiten entsteht. Bei zirkulären Referenzen erfolgt eine Neuerstellung, wodurch eine Dirty File Flag ausgelöst wird.
In unserem Performance Workshop wird dezidiert auf diesen Fall hingewiesen und anhand von Beispielen praktiziert:
https://www.cad.at/wissen/schulungen/solidworks-schulungen-online/solidworks-performance-steigern/ - Beschädigte Geometrie oder inkonsistente Flächen-IDs: Probleme wie beschädigte Geometrie oder inkonsistente Flächen-IDs können aufgrund von Modellierungsfehlern oder Importproblemen auftreten. Diese Inkonsistenzen lösen die Dirty File Flag aus und fordern den Benutzer auf, diese Probleme zu beheben, um die Integrität des Modells sicherzustellen.
- Falsche Zuweisungen von Erscheinungsbildern: Die Zuweisung falscher Erscheinungsbilder oder Materialien zu Flächen oder Komponenten kann zu Diskrepanzen in der visuellen Darstellung des Modells führen. SOLIDWORKS kennzeichnet diese Diskrepanzen mit dem Dirty File Flag und weist damit auf die Notwendigkeit einer Korrektur und anschließenden Speicherung der Änderungen hin. (Dieses Verhalten wurde in SOLIDWORKS 2026 bereits überarbeitet und kann zu einer massiven Verbesserung führen)
Hier empfehlen wir den Besuch unserer Whats New Events oder Schulungen:
https://www.cad.at/wissen/schulungen/solidworks-schulungen-online/whats-new-solidworks/ - Durch den „Neuaufbau“ (Strg + Q) oder den "erzwungenen Neuaufbau“ (Strg + Umschalt + Q) in SOLIDWORKS werden Aktualisierungen für die gesamte Baugruppe initiiert.
Wenn jedoch bestimmte externe Referenzen mit der übergeordneten Baugruppe verknüpft sind, werden diese bei jedem Neuaufbau der Baugruppe automatisch aktualisiert und lösen damit möglicherweise eine Zirkelreferenz aus.
Das Verständnis dieser Auslöser hilft SOLIDWORKS-Anwendern dabei, ihre Konstruktionsprozesse effektiver zu verwalten und sicherzustellen, dass Änderungen ordnungsgemäß nachverfolgt und gespeichert werden, um die Genauigkeit und Integrität ihrer Modelle zu gewährleisten.
Andere Signale wenn Komponenten geändert wurden
An welchen anderen Signalen kann man erkennen, dass ein Bauteil geändert wurde?
- Anzeige im Task-Fensterbereich
Um festzustellen, welche Features oder Bedingungen in einer Baugruppe einen Neuaufbau erfordern, gehen Sie wie folgt vor:- Öffnen Sie die Baugruppe in SOLIDWORKS.
- Nehmen Sie die gewünschten Änderungen vor.

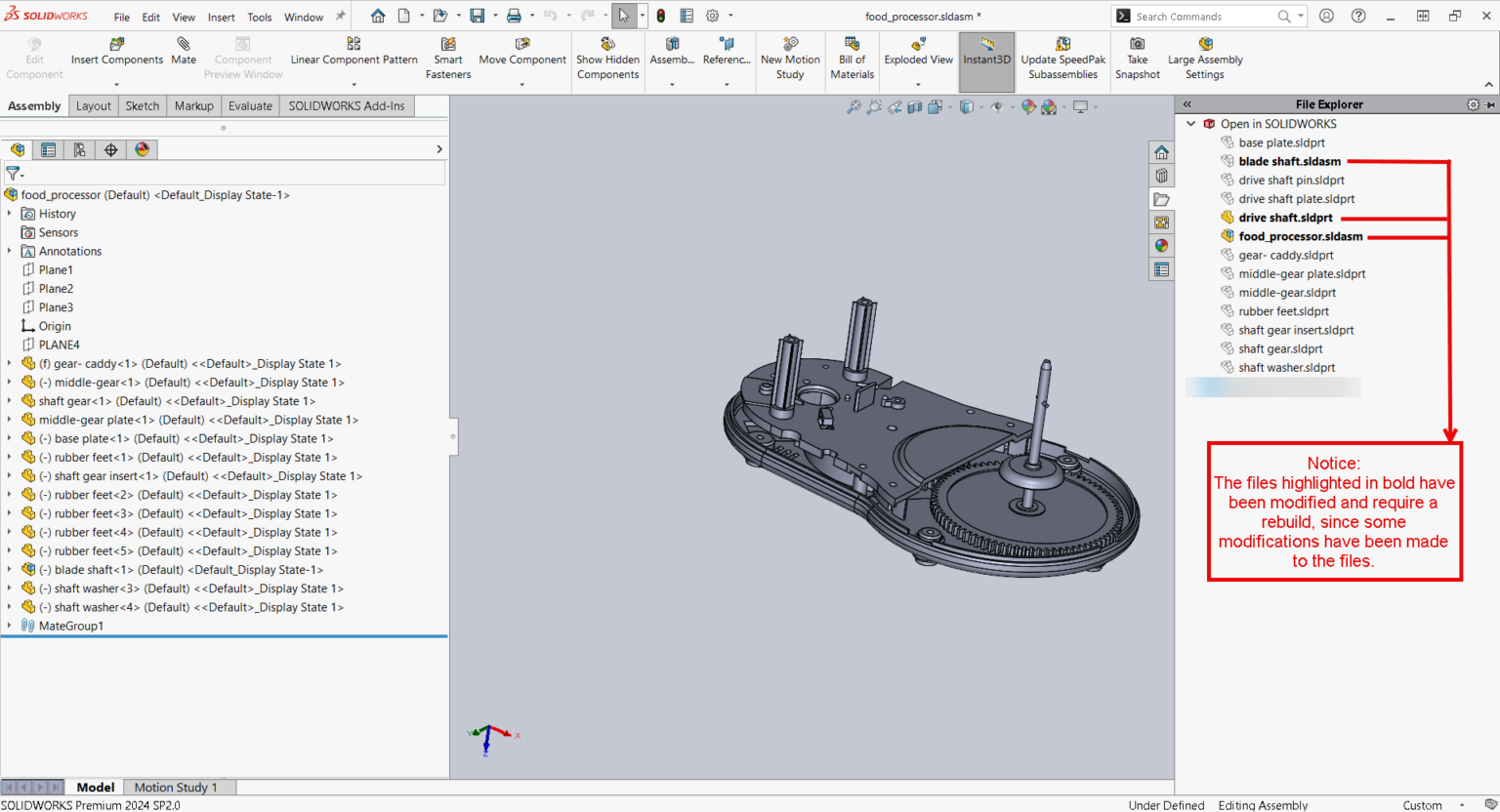

- Verwenden Sie den Datei-Explorer im Task-Fensterbereich (siehe Screenshot) und suchen Sie nach Dateien, die fett hervorgehoben sind (Verwenden Sie dazu im Task-Fensterbereich die Option „In SOLIDWORKS geöffnet“). Fett gedruckte Dateien wurden geändert und sind vermutlich auch mit einer Dirty-Markierung versehen.
- Anzeige beim Speichern einer Baugruppe

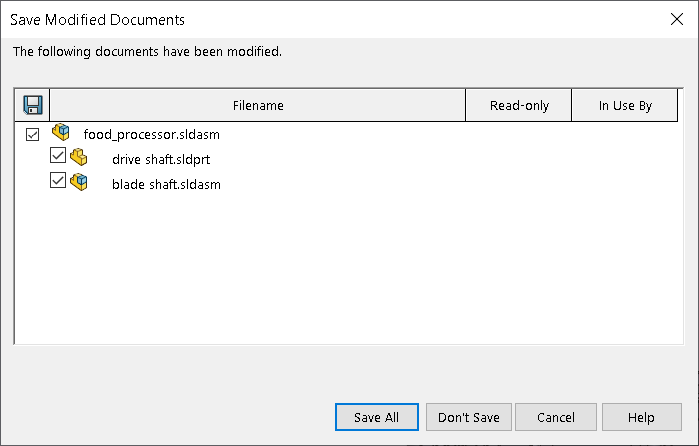

Beim Speichern werden Teile angezeigt die nicht bewusst geändert wurden:
Auswirkungen der Dirty Flag in PDM- und PLM Systemen
Ein PDM und PLM System hinterfragt nach dem Öffnen einer Datei (Baugruppe, Zeichnung und Einzelteil) sofort den Geändert-Status und vermutet hinter einem Dirty Flag eine bewusste Änderung des PDM/PLM-Anwenders. Dies kann daher zu einer Vielzahl an unerwünschten Nebeneffekten führen:
- eine Freigegebene Datei kann in eine Revision gezwungen werden
- es wird der Netzwerktraffic beim Speichern unnötig verzögert da Daten gespeichert werden die nicht bewusst geändert wurden
- bei Cloud PLM Systemen (3DEXPERIENCE) kann dies zu einer zusätzlichen Verzögerung führen, da der Datensatz ev. aus dem Cloud-Rechenzentrum neu heruntergeladen werden muss.
