Erkennen ob eine Zeichnung zu einer Komponente existiert
möchte man überhaupt erkennen, ob es bereits eine Zeichnung zu einer Komponente gibt kann man folgende Strategien verfolgen:
- Anzeige einer zusätzlichen Spalte ('Product Structure Explore' oder 'Bookmark Editor')
- Anzeige mittels Relations (SOLIDWORKS my-session, Bookmarkeditor oder Product Structure Explore)
- SOLIDWORKS "open drawing" - Button
- SOLIDWORKS "zugehörige Zeichnung speichern" - Option
- Arbeit mit dem Teile-Assessment im Rahmen von 'Formellen Änderungen' (Change Actions)
1. Anzeige der Referenz in einer Spalte in 'Product Structure Explore' oder 'Bookmark Editor'
Damit man die Spalte 'Drawing' bzw. 'Zeichnung' auswählen kann muss man über die App "Relation Control Center" Änderungen durchführen: hierzu folgt man dem Video aus dem Anhang '2024-12 zeichnungs-spalte.mp4'.
2. Anzeige über die 3DEXPERIENCE Relations
Die 3DEXPERIENCE Relations zeigen mit den "SOLIDWORKS Beziehungssatz" alle vorhandenen Zeichnungen an.
3. "open Drawing" Befehl in SOLIDWORKS
wenn man im Featurebaum auf den obersten Eintrag klickt (Baugruppe oder Teilename) kann man über den Befehl "Zeichnung öffnen" eine damit verbundene Zeichnung öffnen.
Gibt es mehrere Zeichnungen wird die Anwendung 3DSearch geöffnet und der Anwender kann die gewünschte Zeichnung auswählen (bei einer Mehrfachselektion werden alle Zeichnungen heruntergeladen aber nur die zuerst markierte Zeichnung wird sofort geladen).
Das 2te Video im Anhang dieser Lösung beschreibt diesen Vorgang. "Zeichnung aus 3dexperience laden.mp4"

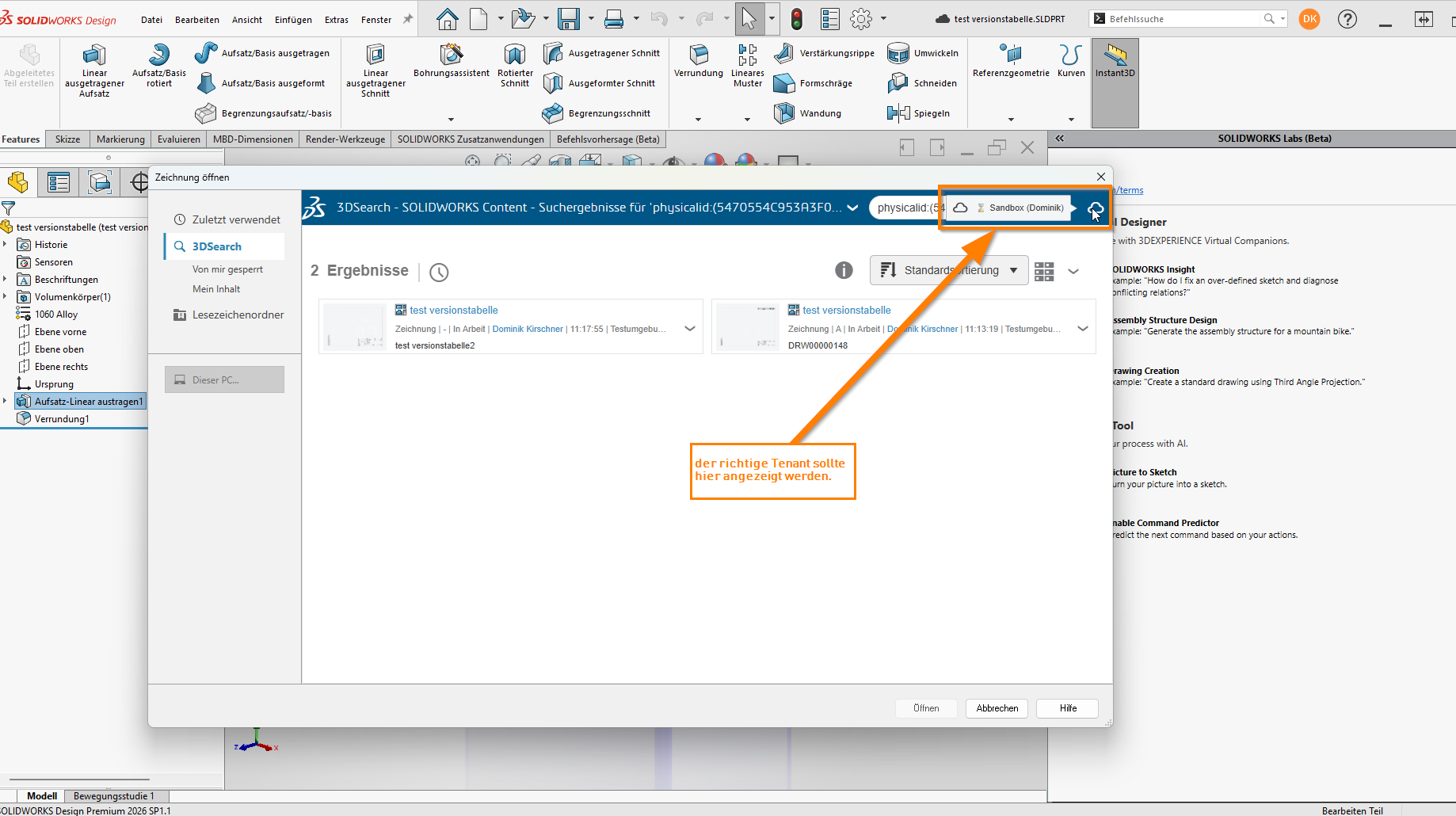

Sollte das beim laden der 3DSearch Widget nicht sofort funktionieren prüfen Sie bitte in der oberen rechten Ecke, ob der richtige Tenant angezeigt wird:
4. SOLIDWORKS my-session Option
SOLIDWORKS kann durch die Option "zugehörige Zeichnung speichern", Zeichnungen, welche zuvor lokal geöffnet wurden beim Speichern-Dialog mitspeichern. Wir empfehlen daher, diese Option zu aktvieren:
5. Formelle Änderungen / Change Action
Eine Formelle Änderung kann dazu beitragen, Referenzen bei Änderungsaufträgen zu berücksichtigen.
Im Rahmen einer ChangeAction werden anhand des Teile-Assessment notwendige Referenzen erfasst und gesammelt. Viele für die Änderung notwendigen Rechte und Dokumentationspflichten werden ab diesen Zeitpunkt von 3DEXPERIENCE durchgeführt. Ein Route-Management sorgt dafür, dass mehrere Personen an dem Freigabeprozess beteiligt werden können.
